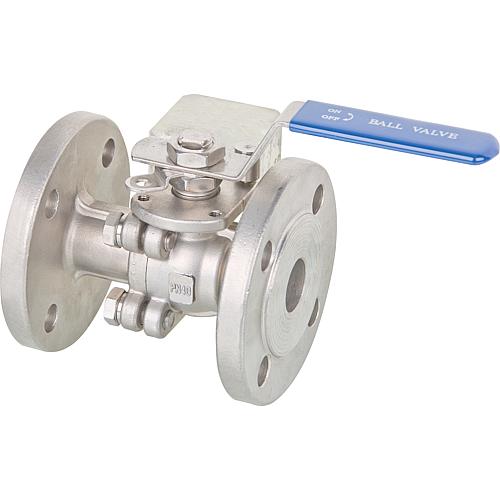

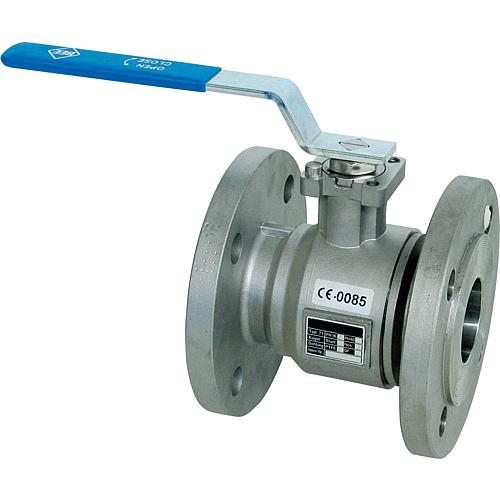

Flanschkugelhahn aus Edelstahl PN 16 Typ 76 E DN 25 Nachfolgemod. 71E Kugel Edelstahl
Art.Nr. SH99 006 15
Normaler PreisCHF 130.80
Varianten:
Flanschkugelhahn aus Edelstahl PN 16 Typ 76 E DN 25 Nachfolgemod. 71E Kugel Edelstahl
X
DN
L [mm]
H [mm]
R [mm]
SW [mm]
Montageflansch DIN ISO 5211 bzw DIN 3337
D [mm]
g [mm]
K [mm]
b
z-Zahl dFlansch-Löcher
d [mm]
Bezeichnung
5.0 Sterne
Qualität und Verpackung Top
Die Qualität ist sehr gut und die Verpackung professionell. Gerne unterstützen wir ein Schweizer Unternehmen und kommen wieder!
5.0 Sterne
Immer gerne wieder!
Habe schon öfters bei Sanitär Schweiz bestellt und die Erfahrung war immer angenehm. Produkte passen perfekt.
5.0 Sterne
Sparpotenzial!
Habe für Top-Marken bis zu 30% gespart und war zudem überrascht, wie schnell die Bestellung geliefert wurde. Sanitär Schweiz hat das Material für die komplette Bad-Renovation geliefert.
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 25 |
| L [mm]: | 125 |
| H [mm]: | 95 |
| R [mm]: | 170 |
| SW [mm]: | 11 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 05 |
| D [mm]: | 115 |
| g [mm]: | 68 |
| K [mm]: | 85 |
| b: | 18 |
| z-Zahl d.Flansch-Löcher: | 4 |
| d [mm]: | 14 |
| Bezeichnung: | 71E-25-16 |
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 32 |
| L [mm]: | 130 |
| H [mm]: | 102 |
| R [mm]: | 170 |
| SW [mm]: | 11 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 05 |
| D [mm]: | 140 |
| g [mm]: | 78 |
| K [mm]: | 100 |
| b: | 18 |
| z-Zahl d.Flansch-Löcher: | 4 |
| d [mm]: | 18 |
| Bezeichnung: | 71E-32-16 |
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 50 |
| L [mm]: | 150 |
| H [mm]: | 120 |
| R [mm]: | 220 |
| SW [mm]: | 14 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 05 |
| D [mm]: | 165 |
| g [mm]: | 102 |
| K [mm]: | 125 |
| b: | 20 |
| z-Zahl d.Flansch-Löcher: | 4 |
| d [mm]: | 18 |
| Bezeichnung: | 71E-50-16 |
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 65 |
| L [mm]: | 170 |
| H [mm]: | 140 |
| R [mm]: | 250 |
| SW [mm]: | 17 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 07 |
| D [mm]: | 185 |
| g [mm]: | 122 |
| K [mm]: | 145 |
| b: | 22 |
| z-Zahl d.Flansch-Löcher: | 4 |
| d [mm]: | 18 |
| Bezeichnung: | 71E-65-16 |
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 80 |
| L [mm]: | 180 |
| H [mm]: | 159 |
| R [mm]: | 350 |
| SW [mm]: | 22 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 10 |
| D [mm]: | 200 |
| g [mm]: | 138 |
| K [mm]: | 160 |
| b: | 24 |
| z-Zahl d.Flansch-Löcher: | 8 |
| d [mm]: | 18 |
| Bezeichnung: | 71E-80-16 |
• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmaße nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
Technical data
| DN: | 100 |
| L [mm]: | 190 |
| H [mm]: | 176 |
| R [mm]: | 350 |
| SW [mm]: | 22 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337: | F 10 |
| D [mm]: | 220 |
| g [mm]: | 158 |
| K [mm]: | 180 |
| b: | 24 |
| z-Zahl d.Flansch-Löcher: | 8 |
| d [mm]: | 18 |
| Bezeichnung: | 71E-100-16 |
