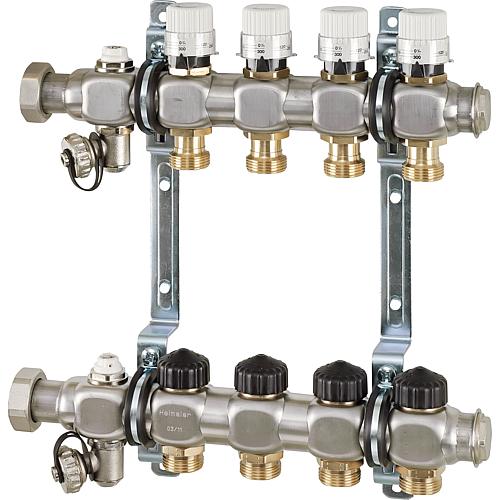

Fußbodenheizungsverteiler Edelstahl Typ Dynacon mit 2 Heizkreisen
Art.Nr. SH90 004 95
Normaler PreisCHF 222.50
/
Varianten:

X
Heizkreise
Baulänge [mm]
Price

Qualität und Verpackung Top
Die Qualität ist sehr gut und die Verpackung professionell. Gerne unterstützen wir ein Schweizer Unternehmen und kommen wieder!
Remo Stutz

Immer gerne wieder!
Habe schon öfters bei Sanitär Schweiz bestellt und die Erfahrung war immer angenehm. Produkte passen perfekt.
Marco Fritsche

Sparpotenzial!
Habe für Top-Marken bis zu 30% gespart und war zudem überrascht, wie schnell die Bestellung geliefert wurde. Sanitär Schweiz hat das Material für die komplette Bad-Renovation geliefert.
Luis Da Silva
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 190 |
Heizkreise: | 2 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 240 |
Heizkreise: | 3 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 290 |
Heizkreise: | 4 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 340 |
Heizkreise: | 5 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 440 |
Heizkreise: | 7 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 490 |
Heizkreise: | 8 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 540 |
Heizkreise: | 9 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 640 |
Heizkreise: | 11 |
Der erforderliche Durchfluss der einzelnen Heizkreise wird direkt am Ventil in l/h eingestellt.
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Durch den integrierten Durchflussregler in jedem Heizkreis, wird der Durchfluss nie überschritten auch wenn die Nachbarn-Heizkreise schließen.
• Primärseite: 2 freidrehende Muttern mit DN 25 (1“) IG, flachdichtend
• Verteiler: 2 x Handentlüfter DN 15 (1/2“), 2 x Füll- und Entleerhahn DN 20 (3/4“) Schlauchanschluss
• Ausgang: DN 20 (3/4“) AG mit Eurokonus
• Abstand Abgänge: 50 mm
• Wandkonsolen mit Schalldämmung inkl. Befestigungsmaterial
• Komplett vormontiert, ohne Anschlussgarnitur
Technische Daten:
• Material: Vor- und Rücklaufbalken aus Edelstahl (VA)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur: 2°C – 70 °C
• Ventile: M30x 1,5 (Heimeier kompatibel im Rücklaufbalken)
• Durchfluss pro Heizkreis: 30 – 300 l/h
Technical data
Baulänge [mm]: | 690 |
Heizkreise: | 12 |
Bestellung werden direkt bearbeitet und von unserem Lager in Volketswil aus versendet.
Voraussichtliche Lieferung: -
90_004_95--DBL-01-de.pdf,
90_004_95--DBL-02-de.pdf,
90_004_95--DBL-03-de.pdf,
90_004_95--DBL-04-de.pdf
90_004_96--DBL-01-de.pdf,
90_004_96--DBL-02-de.pdf,
90_004_96--DBL-03-de.pdf,
90_004_96--DBL-04-de.pdf
90_004_97--DBL-01-de.pdf,
90_004_97--DBL-02-de.pdf,
90_004_97--DBL-03-de.pdf,
90_004_97--DBL-04-de.pdf
90_004_98--DBL-01-de.pdf,
90_004_98--DBL-02-de.pdf,
90_004_98--DBL-03-de.pdf,
90_004_98--DBL-04-de.pdf
90_005_00--DBL-01-de.pdf,
90_005_00--DBL-02-de.pdf,
90_005_00--DBL-03-de.pdf,
90_005_00--DBL-04-de.pdf
90_005_01--DBL-01-de.pdf,
90_005_01--DBL-02-de.pdf,
90_005_01--DBL-03-de.pdf,
90_005_01--DBL-04-de.pdf
90_005_02--DBL-01-de.pdf,
90_005_02--DBL-02-de.pdf,
90_005_02--DBL-03-de.pdf,
90_005_02--DBL-04-de.pdf
