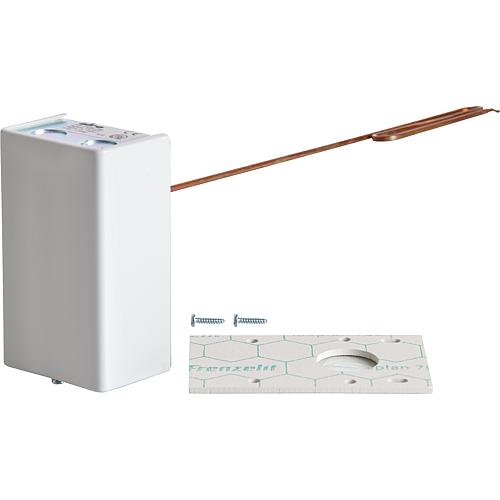

Kanal-Thermostat JTU-1 +20...+100°C

• Kapillar-System
• TÜV-geprüft

Technische Daten:
• Schaltvermögen: 15 (8) A, 24 –250 V ~, bei 24 V ~ min. 150 mA

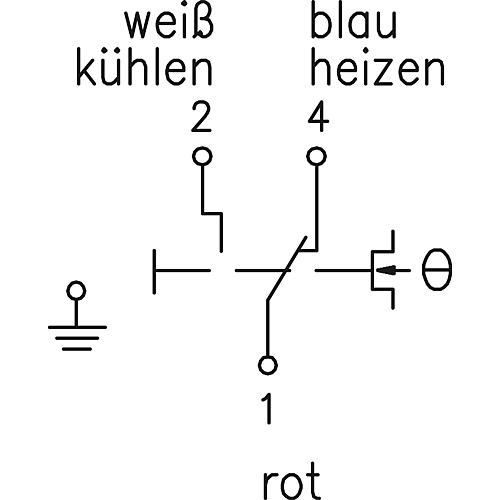

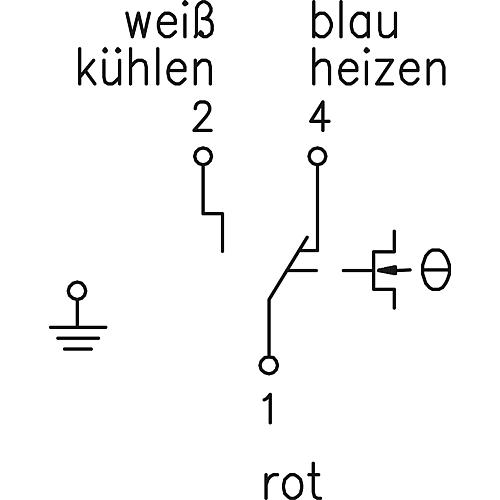

• Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter)
• Umgebungstemperatur: – 15 … + 80 °C
• Schutzart: IP 40
• Schutzklasse: I
• Fühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktiv
• max. Fühlertemperatur: 200 °C
• Farbe: grau
• JTU-2 Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794

Eigensicherheit / Kälteschutz:
• Die Geräte sind eigensicher, d. h. bei Verlust des Fühlermediums z. B. durch Fühlerbruch, wird der Brenner abgeschaltet
• Da Minustemperaturen durch Volumenverringerung des Fühlermediums denselben Effekt erzeugen, werden die Geräte mittels der „Kälteschraube“ so justiert, dass sie erst bei Temperaturen unter – 15 ° C den Brenner abschalten
• Die Wiedereinschaltung kann nur manuell bei höheren Temperaturen als ca. – 5 °C mittels der Handrückstelltaste erfolgen
Überhitzungsschutz:
• Das Gerät schützt vor unkontrollierter Überhitzung, verursacht z. B. durch Wärmestau oder durch schleichenden Kapillarfüllverlust bei nicht sichtbaren Beschädigungen des Fühlers oder des Kapillarrohres etc.
• Bei Erreichen einer Temperatur von 220 °C schmilzt das Sicherheitslot im Fühler und das Gerät schaltet, durch Verlust des Füllmediums, den Brenner zur sicheren Seite hin ab
• Der Brenner ist nicht wiedereinschaltbar
• Das Gerät ist dann unbrauchbar und dient als Nachweis der vorhanden gewesenen Übertemperatur von mindestens 220 °C

Anwendung:
• Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen
• Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb
• Achtung: Geräte schwingungsfrei einbauen, um Fehlfunktionen und / oder Fühlerbruch zu verhindern
