Normaler PreisCHF 130.20
Varianten:

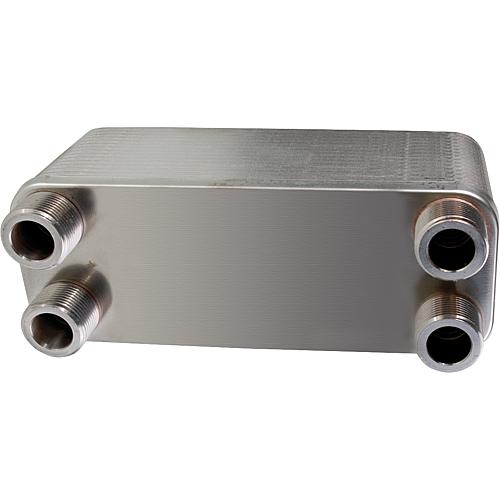

Plattenwärmetauscher ZB 10-16
X
Typ/Plattenzahl
Anschluss
*Wärmeleistungsbereich [KW]
max Betriebsdruck [bar]
Maß A [mm]
Maß B [mm]
Maß C [mm]
Maß D [mm] Einstiegsbreite
Maß h [mm]
5.0 Sterne
Qualität und Verpackung Top
Die Qualität ist sehr gut und die Verpackung professionell. Gerne unterstützen wir ein Schweizer Unternehmen und kommen wieder!
5.0 Sterne
Immer gerne wieder!
Habe schon öfters bei Sanitär Schweiz bestellt und die Erfahrung war immer angenehm. Produkte passen perfekt.
5.0 Sterne
Sparpotenzial!
Habe für Top-Marken bis zu 30% gespart und war zudem überrascht, wie schnell die Bestellung geliefert wurde. Sanitär Schweiz hat das Material für die komplette Bad-Renovation geliefert.
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B1901609 |
| Typ/Plattenzahl: | 10/16 |
| Maß h [mm]: | 48 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 190 |
| Maß D [mm] Einstiegsbreite: | 154 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattentauscher: | 16 Platten |
| max. Leistung [KW]*: | 17 |
| Plattenzahl: | 10/16 |
| Marke: | ZILMET® |
| EAN: | 8019855020479 |
| *Wärmeleistungsbereich [KW]: | 0-20 |
| Typ: | 10/16 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Leistung: | 16 kW/∆T 20K |
| E [mm]: | 48 mm |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B1902009 |
| Typ/Plattenzahl: | 10/20 |
| Maß h [mm]: | 58 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 190 |
| Maß D [mm] Einstiegsbreite: | 154 |
| max. Betriebsdruck [bar]: | Primaire 5, Secondaire 10 |
| Plattentauscher: | 20 Platten |
| max. Leistung [KW]*: | 21 |
| Plattenzahl: | 10/20 |
| Marke: | ZILMET® |
| EAN: | 8019855019374 |
| *Wärmeleistungsbereich [KW]: | 0-20 |
| Typ: | 10/20 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Leistung: | 20 kW/∆T 20K |
| E [mm]: | 58 mm |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B1903009 |
| Typ/Plattenzahl: | 10/30 |
| Maß h [mm]: | 83 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 190 |
| Maß D [mm] Einstiegsbreite: | 154 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattentauscher: | 30 Platten |
| max. Leistung [KW]*: | 27 |
| Plattenzahl: | 10/30 |
| Marke: | ZILMET® |
| EAN: | 8019855020486 |
| *Wärmeleistungsbereich [KW]: | 0-20 |
| Typ: | 10/30 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Leistung: | 27 kW/∆T 20K |
| E [mm]: | 83 mm |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5504007 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 70/40 |
| Maß h [mm]: | 108 |
| Maß A [mm]: | 188 |
| Maß B [mm]: | 92 |
| Maß C [mm]: | 617 |
| Maß D [mm] Einstiegsbreite: | 519 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 115-800 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5505007 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 70/50 |
| Maß h [mm]: | 132 |
| Maß A [mm]: | 188 |
| Maß B [mm]: | 92 |
| Maß C [mm]: | 617 |
| Maß D [mm] Einstiegsbreite: | 519 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 115-800 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5508007 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 70/80 |
| Maß h [mm]: | 204 |
| Maß A [mm]: | 188 |
| Maß B [mm]: | 92 |
| Maß C [mm]: | 617 |
| Maß D [mm] Einstiegsbreite: | 519 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 115-800 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B1904009 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 10/40 |
| Maß h [mm]: | 108 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 190 |
| Maß D [mm] Einstiegsbreite: | 154 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 0-20 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2074004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 20/40 |
| Maß h [mm]: | 111 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 42 |
| Maß C [mm]: | 207 |
| Maß D [mm] Einstiegsbreite: | 172 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 0-25 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3155004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/50 |
| Maß h [mm]: | 133 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3156004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/60 |
| Maß h [mm]: | 158 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2506004 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/60 |
| Maß h [mm]: | 163 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| EAN: | 8019855042631 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2508004 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/80 |
| Maß h [mm]: | 214 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3502004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 40/20 |
| Maß h [mm]: | 52 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 467 |
| Maß D [mm] Einstiegsbreite: | 432 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3503004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 40/30 |
| Maß h [mm]: | 74 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 467 |
| Maß D [mm] Einstiegsbreite: | 432 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3504004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 40/40 |
| Maß h [mm]: | 95 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 467 |
| Maß D [mm] Einstiegsbreite: | 432 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3505004 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 40/50 |
| Maß h [mm]: | 117 |
| Maß A [mm]: | 77 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 467 |
| Maß D [mm] Einstiegsbreite: | 432 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B4002004 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 50/20 |
| Maß h [mm]: | 60 |
| Maß A [mm]: | 195 |
| Maß B [mm]: | 120 |
| Maß C [mm]: | 390 |
| Maß D [mm] Einstiegsbreite: | 298 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 50-300 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B4003004 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 50/30 |
| Maß h [mm]: | 86 |
| Maß A [mm]: | 195 |
| Maß B [mm]: | 120 |
| Maß C [mm]: | 390 |
| Maß D [mm] Einstiegsbreite: | 298 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 50-300 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B4004004 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 50/40 |
| Maß h [mm]: | 116 |
| Maß A [mm]: | 195 |
| Maß B [mm]: | 120 |
| Maß C [mm]: | 390 |
| Maß D [mm] Einstiegsbreite: | 298 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 50-300 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B4005004 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 50/50 |
| Maß h [mm]: | 141 |
| Maß A [mm]: | 195 |
| Maß B [mm]: | 120 |
| Maß C [mm]: | 390 |
| Maß D [mm] Einstiegsbreite: | 298 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 50-300 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B4006004 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 50/60 |
| Maß h [mm]: | 168 |
| Maß A [mm]: | 195 |
| Maß B [mm]: | 120 |
| Maß C [mm]: | 390 |
| Maß D [mm] Einstiegsbreite: | 298 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 50-300 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5006005 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/60 |
| Maß h [mm]: | 143 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5008005 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/80 |
| Maß h [mm]: | 190 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5010005 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/100 |
| Maß h [mm]: | 241 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W6005004 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 85/50 |
| Maß h [mm]: | 124 |
| Maß A [mm]: | 265 |
| Maß B [mm]: | 177 |
| Maß C [mm]: | 530 |
| Maß D [mm] Einstiegsbreite: | 439 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 100-850 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W6006004 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 85/60 |
| Maß h [mm]: | 148 |
| Maß A [mm]: | 265 |
| Maß B [mm]: | 177 |
| Maß C [mm]: | 530 |
| Maß D [mm] Einstiegsbreite: | 439 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 100-850 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W6008004 |
| Anschluss: | 4 x DN 50 (G 2") |
| Typ/Plattenzahl: | 85/80 |
| Maß h [mm]: | 192 |
| Maß A [mm]: | 265 |
| Maß B [mm]: | 177 |
| Maß C [mm]: | 530 |
| Maß D [mm] Einstiegsbreite: | 439 |
| max. Betriebsdruck [bar]: | 30 |
| Marke: | ZILMET® |
| *Wärmeleistungsbereich [KW]: | 100-850 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2071004 |
| Typ: | 20/10 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 20/10 |
| Maß h [mm]: | 33 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 42 |
| Maß C [mm]: | 207 |
| Maß D [mm] Einstiegsbreite: | 172 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 20/10 |
| Marke: | ZILMET® |
| EAN: | 8019855006138 |
| *Wärmeleistungsbereich [KW]: | 0-25 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2072004 |
| Typ: | 20/20 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 20/20 |
| Maß h [mm]: | 59 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 42 |
| Maß C [mm]: | 207 |
| Maß D [mm] Einstiegsbreite: | 172 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 20/20 |
| Marke: | ZILMET® |
| EAN: | 8019855006497 |
| *Wärmeleistungsbereich [KW]: | 0-25 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2073004 |
| Typ: | 20/30 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 20/30 |
| Maß h [mm]: | 85 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 42 |
| Maß C [mm]: | 207 |
| Maß D [mm] Einstiegsbreite: | 172 |
| max. Betriebsdruck [bar]: | Primaire 5, Secondaire 10 |
| Plattenzahl: | 20/30 |
| Marke: | ZILMET® |
| EAN: | 8019855006633 |
| *Wärmeleistungsbereich [KW]: | 0-25 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3151004 |
| Typ: | 30/10 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/10 |
| Maß h [mm]: | 33 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 30/10 |
| Marke: | ZILMET® |
| EAN: | 8019855025146 |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3152004 |
| Typ: | 30/20 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/20 |
| Maß h [mm]: | 58 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 30/20 |
| Marke: | ZILMET® |
| EAN: | 8019855018995 |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3153004 |
| Typ: | 30/30 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/30 |
| Maß h [mm]: | 83 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 30/30 |
| Marke: | ZILMET® |
| EAN: | 8019855019305 |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B3154004 |
| Typ: | 30/40 |
| Anschluss: | 4 x DN 20 (G 3/4") |
| Typ/Plattenzahl: | 30/40 |
| Maß h [mm]: | 108 |
| Maß A [mm]: | 78 |
| Maß B [mm]: | 40 |
| Maß C [mm]: | 315 |
| Maß D [mm] Einstiegsbreite: | 278 |
| max. Betriebsdruck [bar]: | Primär 5, Sekundär 10 |
| Plattenzahl: | 30/40 |
| Marke: | ZILMET® |
| EAN: | 8019855019312 |
| *Wärmeleistungsbereich [KW]: | 10-90 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5002405 |
| Typ: | 60/24 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/24 |
| Maß h [mm]: | 58 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 60/24 |
| Marke: | ZILMET® |
| EAN: | 8019855046202 |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5004005 |
| Typ: | 60/40 |
| Anschluss: | 4 x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/40 |
| Maß h [mm]: | 96 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 60/40 |
| Marke: | ZILMET® |
| EAN: | 8019855046226 |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17W5005005 |
| Typ: | 60/50 |
| Anschluss: | 4x DN 32 (G 1 1/4") |
| Typ/Plattenzahl: | 60/50 |
| Maß h [mm]: | 120 |
| Maß A [mm]: | 119 |
| Maß B [mm]: | 65,5 |
| Maß C [mm]: | 526 |
| Maß D [mm] Einstiegsbreite: | 473 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 60/50 |
| Marke: | ZILMET® |
| EAN: | 8019855046233 |
| *Wärmeleistungsbereich [KW]: | 30-250 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2501004 |
| Typ: | 35/10 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/10 |
| Maß h [mm]: | 35 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 35/10 |
| Marke: | ZILMET® |
| EAN: | 8019855031888 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2502004 |
| Typ: | 35/20 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/20 |
| Maß h [mm]: | 61 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 35/20 |
| Marke: | ZILMET® |
| EAN: | 8019855031901 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2503004 |
| Typ: | 35/30 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/30 |
| Maß h [mm]: | 86 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 35/30 |
| Marke: | ZILMET® |
| EAN: | 8019855031949 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2504004 |
| Typ: | 35/40 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/40 |
| Maß h [mm]: | 112 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 35/40 |
| Marke: | ZILMET® |
| EAN: | 8019855042853 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
• Geeignet für den Einsatz in Medien wie Wasser, Öle, Kältemittel, Frostschutzmittel
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
• Nicht geeignet für Medien wie: Seewasser, Ammoniak, Silikonöle, stark chlorhaltige Medien, sowie stark verschmutzte Medien
• Gelötete Wärmeüberträger
Technische Daten:
• Plattenmaterial: rostfreier Stahl AISI 316/AISI 304
• Lotmaterial: 99,9% CU
• Zul. Betriebsdruck primär/sekundär siehe Tabelle
*Alle Angaben nur gültig bei einer Temperaturspreizung (Primär/Sekundär) von 20 K und einer Grädigkeit von 10 K
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
• Druckverlust max. 25 kPa, Fließgeschwindigkeit max. (Stutzen) 5 m/s und der Berücksichtigung einer turbulenten Strömung im Plattenpaket
• Bei anderen Vorgaben, siehe Schnellauswahltabellen oder fragen Sie bei uns an
Technical data
| Hersteller Art-Nr.: | 17B2505004 |
| Typ: | 35/50 |
| Anschluss: | 4 x DN 25 (G 1") |
| Typ/Plattenzahl: | 35/50 |
| Maß h [mm]: | 137 |
| Maß A [mm]: | 112 |
| Maß B [mm]: | 50 |
| Maß C [mm]: | 310 |
| Maß D [mm] Einstiegsbreite: | 250 |
| max. Betriebsdruck [bar]: | 30 |
| Plattenzahl: | 35/50 |
| Marke: | ZILMET® |
| EAN: | 8019855031918 |
| *Wärmeleistungsbereich [KW]: | 10-180 |
Bestellung werden direkt bearbeitet und von unserem Lager in Volketswil aus versendet.
Voraussichtliche Lieferung: -
90_002_67--DBL-01-de.pdf,
90_002_67--DBL-02-de.pdf,
90_002_67--DBL-03-de.pdf,
90_002_67--DBL-04-de.pdf
90_002_68--DBL-01-de.pdf,
90_002_68--DBL-02-de.pdf,
90_002_68--DBL-03-de.pdf,
90_002_68--DBL-04-de.pdf
90_002_69--DBL-01-de.pdf,
90_002_69--DBL-02-de.pdf,
90_002_69--DBL-03-de.pdf,
90_002_69--DBL-04-de.pdf
90_883_46--DBL-01-de.pdf,
90_883_46--DBL-02-de.pdf,
90_883_46--DBL-03-de.pdf,
90_883_46--DBL-04-de.pdf
90_883_53--DBL-01-de.pdf,
90_883_53--DBL-02-de.pdf,
90_883_53--DBL-03-de.pdf,
90_883_53--DBL-04-de.pdf
90_883_54--DBL-01-de.pdf,
90_883_54--DBL-02-de.pdf,
90_883_54--DBL-03-de.pdf,
90_883_54--DBL-04-de.pdf
90_883_55--DBL-01-de.pdf,
90_883_55--DBL-02-de.pdf,
90_883_55--DBL-03-de.pdf,
90_883_55--DBL-04-de.pdf
90_883_56--DBL-01-de.pdf,
90_883_56--DBL-02-de.pdf,
90_883_56--DBL-03-de.pdf,
90_883_56--DBL-04-de.pdf
90_883_59--DBL-01-de.pdf,
90_883_59--DBL-02-de.pdf,
90_883_59--DBL-03-de.pdf,
90_883_59--DBL-04-de.pdf
90_883_60--DBL-01-de.pdf,
90_883_60--DBL-02-de.pdf,
90_883_60--DBL-03-de.pdf,
90_883_60--DBL-04-de.pdf
90_883_61--DBL-01-de.pdf,
90_883_61--DBL-02-de.pdf,
90_883_61--DBL-03-de.pdf,
90_883_61--DBL-04-de.pdf
90_883_62--DBL-01-de.pdf,
90_883_62--DBL-02-de.pdf,
90_883_62--DBL-03-de.pdf,
90_883_62--DBL-04-de.pdf
90_883_63--DBL-01-de.pdf,
90_883_63--DBL-02-de.pdf,
90_883_63--DBL-03-de.pdf,
90_883_63--DBL-04-de.pdf
90_883_68--DBL-01-de.pdf,
90_883_68--DBL-02-de.pdf,
90_883_68--DBL-03-de.pdf,
90_883_68--DBL-04-de.pdf
90_883_79--DBL-01-de.pdf,
90_883_79--DBL-02-de.pdf,
90_883_79--DBL-03-de.pdf,
90_883_79--DBL-04-de.pdf
90_883_80--DBL-01-de.pdf,
90_883_80--DBL-02-de.pdf,
90_883_80--DBL-03-de.pdf,
90_883_80--DBL-04-de.pdf
90_883_81--DBL-01-de.pdf,
90_883_81--DBL-02-de.pdf,
90_883_81--DBL-03-de.pdf,
90_883_81--DBL-04-de.pdf
97_008_60--DBL-01-de.pdf,
97_008_60--DBL-02-de.pdf,
97_008_60--DBL-03-de.pdf,
97_008_60--DBL-04-de.pdf
97_008_61--DBL-01-de.pdf,
97_008_61--DBL-02-de.pdf,
97_008_61--DBL-03-de.pdf,
97_008_61--DBL-04-de.pdf
97_008_62--DBL-01-de.pdf,
97_008_62--DBL-02-de.pdf,
97_008_62--DBL-03-de.pdf,
97_008_62--DBL-04-de.pdf
97_008_63--DBL-01-de.pdf,
97_008_63--DBL-02-de.pdf,
97_008_63--DBL-03-de.pdf,
97_008_63--DBL-04-de.pdf
97_008_64--DBL-01-de.pdf,
97_008_64--DBL-02-de.pdf,
97_008_64--DBL-03-de.pdf,
97_008_64--DBL-04-de.pdf
97_008_65--DBL-01-de.pdf,
97_008_65--DBL-02-de.pdf,
97_008_65--DBL-03-de.pdf,
97_008_65--DBL-04-de.pdf
97_008_66--DBL-01-de.pdf,
97_008_66--DBL-02-de.pdf,
97_008_66--DBL-03-de.pdf,
97_008_66--DBL-04-de.pdf
97_008_69--DBL-01-de.pdf,
97_008_69--DBL-02-de.pdf,
97_008_69--DBL-03-de.pdf,
97_008_69--DBL-04-de.pdf
97_008_71--DBL-01-de.pdf,
97_008_71--DBL-02-de.pdf,
97_008_71--DBL-03-de.pdf,
97_008_71--DBL-04-de.pdf
97_008_72--DBL-01-de.pdf,
97_008_72--DBL-02-de.pdf,
97_008_72--DBL-03-de.pdf,
97_008_72--DBL-04-de.pdf
97_020_44--DBL-01-de.pdf,
97_020_44--DBL-02-de.pdf,
97_020_44--DBL-03-de.pdf,
97_020_44--DBL-04-de.pdf
97_020_45--DBL-01-de.pdf,
97_020_45--DBL-02-de.pdf,
97_020_45--DBL-03-de.pdf,
97_020_45--DBL-04-de.pdf
97_020_46--DBL-01-de.pdf,
97_020_46--DBL-02-de.pdf,
97_020_46--DBL-03-de.pdf,
97_020_46--DBL-04-de.pdf
